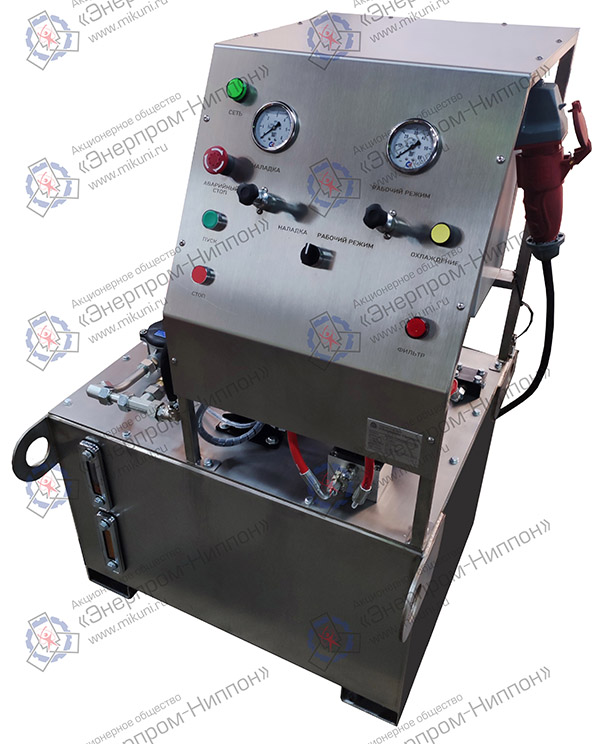

Насосная станция для установки раскатки труб
Данная насосная станция предназначена для установки раскатки глубоких цилиндрических отверстий с целью увеличения поверхностной твердости исходного материала и уменьшения шероховатости внутренней поверхности труб. Станция дополнительно включает в себя насос закачки и откачки, сливной фильтр с датчиком загрязнения, которые в совокупности обеспечивают чистоту рабочей жидкости и исключают попадания загрязнений при смене (доливе) рабочей жидкости. Так же в ее состав входят маслоохладитель для исключения перегрева и клапаны давления для настройки рабочего режима.
От заказчика было получено техническое задание, в котором были указаны его требования и пожелания. Ранее заказчик приобретал серийную насосную станцию для инструмента, но переделывал ее самостоятельно. Однако, у него возникали проблемы с заправкой станции, охлаждением и перегревами, а также с удобством регулировки режима настройки и рабочего режима. Все эти проблемы были учтены и решены при разработке данной станции.
После получения нашей станции заказчиком и ее установки, работа производилась в три смены в непрерывном режиме. Максимальная температура масла достигала 45 градусов при настройке срабатывания вентилятора охлаждения на 50 градусов, что говорит о правильном расчете охлаждающего контура гидросистемы станции.
Компоновка, дизайн и качество комплектующих насосной станции понравились заказчику. Более подробно о начале работы и процедуре заправки станции можно посмотреть на видео.
Характеристики
Рабочая жидкость: в соответствии со стандартом DIN 51 524, части 1–3; ISO VG 10–68 согласно DIN ISO 3448. Оптимальная эксплуатация с вязкостью. 10 – 500 сСт.
Наименование параметра | Значение |
Рабочий объем насоса, см3/об | 0,64 |
Максимальное давление, МПа (бар) | 40(400) |
Подача насоса при номинальной частоте вращения вала приводного электродвигателя, л/мин, не менее: | 2,0 |
Рекомендуемая рабочая жидкость (РЖ) | Масло всесезонное гидравлическое: ВМГЗ ТУ 38.101479-86 |
Кинематическая вязкость при 40°С, мм2/с (сСт) | 13,5÷16,5 |
Объем бака, л. | 160 |
Диапазон рабочих температур РЖ | От минус 10 до плюс 50 |
Привод насоса | Трехфазный асинхронный |
Присоединительные размеры линий внешних гидравлических выходов | Гнездо К 3/8" ГОСТ 6111-52 (2 шт.) |
Габариты станции, мм, не более: длина ширина высота | 780 800 1150 |
Масса сухая (с полным баком), кг | 125 (280) ± 9 |
